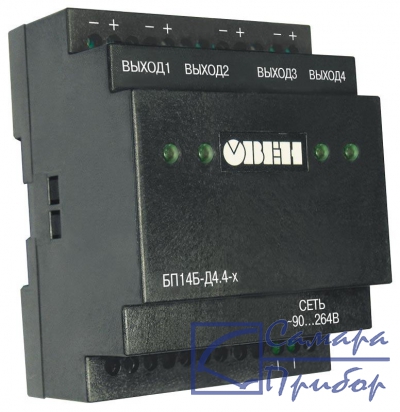

Фото БП14-Д4|
Новый прибор, цена с НДС:
по запросу
|
Многоканальный блок питания БП14 предназначен для питания стабилизированным напряжением 24 В или 36 В датчиков с унифицированным выходным токовым сигналом.
| Параметр | Значения |
| Входное напряжение: | |
| – переменного тока | 90...264 В |
| – постоянного тока | 110...370 В |
| Частота входного переменного напряжения | 47...63 Гц |
| Порог срабатывания защиты по току | (1,2...1,8) Imax |
| Суммарная выходная мощность | 14 Вт |
| Количество выходных каналов | 2 или 4 |
| Номинальное выходное напряжение канала | 24 или 36 В |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,2 % |
| Рабочий диапазон температур | –20...+50 °C |
| Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур | ±0,025 % / °C |
| Электрическая прочность изоляции: | |
| – вход – выход (действующее значение) | 2 кВ |
| – выход – выход (действующее значение) | 1,5 кВ |
| – вход – корпус (действующее значение) | 1,5 кВ |
| Уровень радиопомех | по ГОСТ Р 51527 группа С |
| Тип и габаритные размеры корпуса | Д4, 72х90х58 мм |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
| Условия эксплуатации | |
| Температура окружающего воздуха | –20...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |

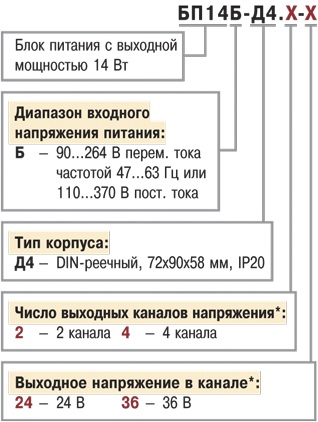

Модификация прибора | Кол-во каналов | Выходное напряжение в канале, В | Амплитуда пульсации выходного напряжения, мВ | Макс. ток нагрузки в канале Imax, мА | Макс. ток потребления при выходном напряжении ~220 В, А |
БП14Б-Д4.4-24 | 4 | 24 ± 0,48 % | 60 | 145 | 0,15 |
БП14Б-Д4.4-36 | 4 | 36 ± 0,72 % | 60 | 95 | 0,15 |
БП14Б-Д4.2-24 | 2 | 24 ± 0,48 % | 60 | 290 | 0,15 |
БП14Б-Д4.2-36 | 2 | 36 ± 0,72 % | 60 | 190 | 0,15 |
