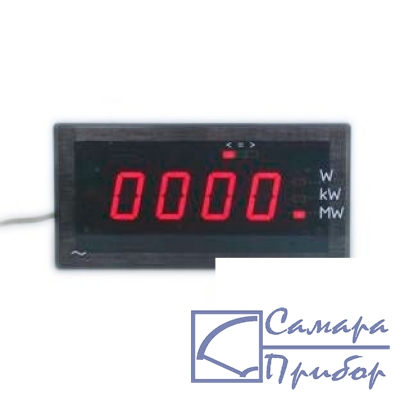

ЦЛ2132-21-К-13 ваттметр щитовой переменного тока однофазный

Однофазные ваттметры ЦЛ2132 могут быть использованы для измерения и регистрации мощности на предприятиях электроэнергетики. Промышленные предприятия могут организовать контроль и регистрацию потребляемой мощности, а с помощью блока уставок осуществлять оперативную сигнализацию о превышении значения мощности, заявленной энергоснабжающей организации в качестве предельной.

• измерение активной мощности в однофазных сетях переменного тока частотой 50 Гц;
• обмен информацией по интерфейсам RS485 или RS232;
• линейное преобразование измеряемой мощности от минус Рном.до плюс Рном.в выходной унифицированный сигнал силы постоянного тока от 0 до 5мА, от 0 до 20 мА, от 4 до 20 мА.;
• сравнение измеряемой величины с заданными в пределах диапазона измерений двумя уставками (уставка на превышение и уставка на уменьшение). Задание уставок осуществляется программно через интерфейс RS485 или RS232 с помощью компьютера;
• функционирование со стандартными измерительными трансформаторами тока (ТТ) с выходным током 5 А или стандартными трансформаторами напряжения (ТН) с выходным напряжением 100 В;
• введение масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТТ или ТН.

Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.

Условное обозначение: ЦЛ2132-XX-Y-ZW, где XX: характеристика входного сигнала, где первая цифра определяет номинальное напряжение 1 – 100В, 2 – 220В, 3 – 380В, вторая цифра определяет номинальный ток 1 – 5А, 2 – 1А. 11 или 12 с учетом коэффициентов трансформации – для измерения с внешними трансформаторами тока и напряжения, конкретное значение первичного тока и напряжения внешних трансформаторов при заказе указывается в скобках после условного обозначения. Y – цвет свечения индикаторов; К – красный и В – зеленый; Z – интерфейс; 1 –для RS-232, 2 – для RS-485. W – наличие преобразователя измеренного значения мощности в унифицированный сигнал силы постоянного тока для диапазона преобразования; - 1 – с выходным током от 0 до 5мА; - 2 – с выходным током от 4 до 20 мА; - 3 – с выходным током от 0 до 20мА; - 0 – токовый выход отсутствует.

• Пример записи однофазного ваттметра ЦЛ2132 с входным номинальным напряжением 220В и входным током 1А, цветом свечения индикаторов – красным, выходом на интерфейс RS-232, наличием токового выхода от 4 до 20 мА: «Ваттметр ЦЛ2132-22 К-12 ТУ4221–033-71064713–2007»;
• Пример записи однофазного ваттметра для измерений с использованием внешнего трансформатора тока со значением первичного тока 2 кА, значением вторичного тока 5 А и внешнего трансформатора напряжения со значением первичного напряжения 250кВ, значением вторичного напряжения 100В, цветом свечения индикаторов - зеленым, интерфейс RS-485, без токового выхода: «Ваттметр ЦЛ2132-11–В-20 (2кА; 250кВ) ТУ4221-033–71064713–2007».
