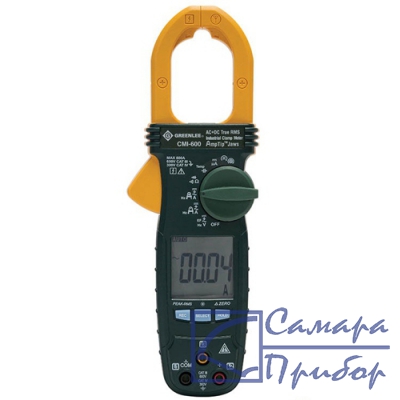

Фото CMI-600|
прибор не поставляется
|
CMI-600 - многофункциональные промышленные токовые клещи. Они способны измерить все основные параметры электрической цепи: ток, напряжение, сопротивление, емкость, частоту, обладают функциями прозвонки контактов и проверки диодов. Кроме того, CMI-600 имеют возможность определения последовательности фаз электрической сети и тестирования двигателей. Благодаря множеству сервисных функций, качественному исполнению и высокой точности измерений, CMI-600 станут надежным помощником в повседневной работе.
| Диапазон | Погрешность на частоте 50 Гц - 60 Гц* | ||||
| Постоянный ток (микро амперный диапазон) | |||||
| 200.0 мкА | ± (1.0% + 0.5 мкА) | ||||
| 2000 мкА | ± (1.0% + 5 мкА) | ||||
| Переменный ток (режим AmpTip™) | |||||
| 0.00 A до 3.99 A | ± (1.5% + 0.15 A) | ||||
| 4.00 A до 60.00 A | ± (1.5% + 0.05 A) | ||||
| Постоянный ток (режим AmpTip™) | |||||
| 0.00 A до 3.99 A | ± (2.0% + 0.15 A) | ||||
| 4.00 A до 60.00 A | ± (2.0% + 0.05 A) | ||||
| Переменный + постоянный ток (режим AmpTip™) | |||||
| 0.00 A до 3.99 A | ± (2.0% + 0.17 A) | ||||
| 4.00 A до 60.00 A | ± (2.0% + 0.07 A) | ||||
| Диапазон | Погрешность на частоте | ||||
| 50 Гц - 100 Гц*† | 100 Гц - 400 Гц*† | Комментарий | |||
| Переменный ток (стандартный режим) | |||||
| 0.00 A - 8.99 A | ± (1.8% + 0.15 A) | ± (2.0% + 0.15 A) | * Макс пик-фактор <2: 1 при полной шкале и <4: 1 при половинной шкале. | ||
| 9.00 A до 60.00 A | ± (1.8% + 0.05 A) | ± (2.0% + 0.05 A) | |||
| 60.0 A до 600.0 A | ± (1.8% + 0.5 A) | ± (2.0% + 0.5 A) | |||
| Постоянный ток (Стандартный режим) | |||||
| 0.00 A - 8.99 A | ± (2.0% + 0.15 A) | ||||
| 9.00 A до 60.00 A | ± (2.0% + 0.05 A) | ||||
| 60.0 A до 600.0 A | ± (2.0% + 0.5 A) | ||||
| Постоянный + Переменный ток | |||||
| 0.00 A до 8.99 A | ± (2.2% + 0.15 A) | ± (2.7% + 0.17 A) | † включает ошибку для соседних токоведущих проводников <0,01A /A. | ||
| 9.00 A до 60.00 A | ± (2.2% + 0.05 A) | ± (2.7% + 0.07 A) | |||
| 60.0 A до 600.0 A | ± (2.2% + 0.5 A) | ± (2.7% + 0.7 A) | |||
| Диапазон | Погрешность в диапазоне 50 Гц - 60 Гц | Комментарий | |||
| Переменное напряжение | |||||
| 600.0 | ± (1.0% + 0.5 В) | Входное сопротивление: 10 МОм, 100 пФ | |||
| Постоянное напряжение | |||||
| 600.0 | ± (1.0% + 0.5 В) | Входное сопротивление: 10 МОм, 100 пФ | |||
| Переменное + постоянное напряжение | |||||
| 600.0 | ± (1.2% + 0.7 В) | ||||
| Бесконтактное определение напряжения | |||||
| 10 В ~ 36 В | - | ||||
| 23 В ~ 83 В | -- | ||||
| 59 В ~ 165 В | --- | ||||
| 124 В ~ 330 В | ---- | ||||
| 250 В ~ 600 В | ----- | ||||
| Определение последовательности фаз | |||||
| Тест двигателей | |||||
| Функция | Диапазон | Чувствительность (синус RMS) * | Диапазон измерений | Погрешность | |
| Частота | |||||
| 600 В | 5.00 Гц ~ 999.9 Гц | 50 В | xx.xx | ± (1.0% + 0.05 Гц) | |
| 60.0 A AmpTip™ | 50.00 Гц ~ 400.0 Гц | 40 A | xxx.x | ± (1.0% + 0.5 Гц) | |
| 60.00 A, 600.0 A | 50.00 Гц ~ 400.0 Гц | 40 A | |||
| Диапазон | Погрешность | ||||
| Сопротивление | |||||
| 600.0 Oм | ± (1.0% + 0.5 Oм) | ||||
| 6.000 кОм | ± (1.0% + 0.005 кОм) | ||||
| 60.00 кОм | ± (1.0% + 0.05 кОм) | ||||
| Прозвонка цепи | |||||
| Диапазон сопротивлений 10 Ом – 250 Ом; Время ответа: 32 мс | |||||
| Диапазон | Погрешность | Комментарий | |||
| Емкость | |||||
| 200.0 мкФ | ± (2.0% + 0.4 мкФ) | ||||
| 2500 мкФ | ± (2.0% + 4 мкФ) | ||||
| Тестирование p-n | |||||
| 2.000 В | ± (1.5% + 0.005 В) | Тестовый ток (тип): 0,3 мА Напряжение холостого хода (тип): <3,5 В постоянного тока | |||
| Температура | |||||
| -40.0 °C ~ 99.9 °C | ± (1.0% + 0.8 °C) | * Точность термопары K-типа не включена в расчет общей погрешности. Термопары соответствуют стандарту JIS C 1602-1981. | |||
| 100 °C ~ 400 °C | ± (1.0% + 1 °C) | ||||
| Параметр | Значение | ||||
| Общие характеристики | |||||
| Тип дисплея | LCD, 3-5/6 дюймов, цифровой, максимальное число на дисплее – 6000 | ||||
| Изменение полярности | Автоматически | ||||
| Время обновления | 5 раз/сек | ||||
| Питание | Две батареи 1.5 V типа AAA (NEDA 24A или IEC LR03) | ||||
| Габариты | 222 мм x 76 мм x 37 мм | ||||
| Условия эксплуатации | |||||
| Температура | 0 °C ... 31 °C | ||||
| Относительная влажность | 0% ... 80% без конденсации | ||||
| Высота над уровнем моря | до 2000 м | ||||
| Условия хранения | |||||
| Температура | -20 °C до 60 °C | ||||
| Относительная влажность | 0% до 80% без конденсации (с извлеченной батареей) | ||||
| № | Наименование | Количество |
| 1 | Промышленные токовые клещи CMI-600 | 1 |
