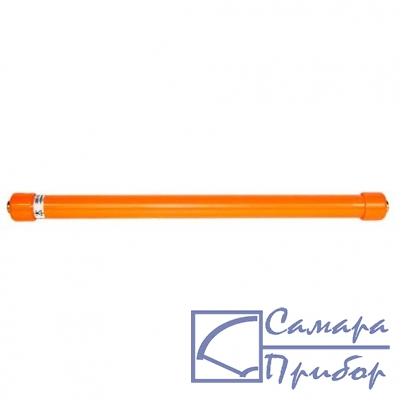

Фото ДВЛ-150-1|
прибор не поставляется
|
Диоды лавинного типа ДВЛ-150 предназначены для однополупериодного выпрямления испытательного переменного напряжения, генерируемого переносными установками серии УИВ: УИВ-100/20Т, УИВ-100/20, УИВ-100/7,5, УИВ-50/7,5, УИВ-15/15, УИВ-15/7,5 и мобильными установкамисерии УИВ-М: УИВ-150/18М, УИВ-100/20М, УИВ-20/20М, УИВ-100/7,5-130М, УИВ-100/7,5М, УИВ-50/7,5М, УИВ-20/7,5М, УИВ-15/7,5М
, и обеспечивают возможность испытания объектов постоянным напряжением со значениями до 70 кв.
Диоды выпускаются в двух исполнениях: ДВЛ-150-1 и ДВЛ-150-2.
Диоды ДВЛ-150 обладают высокой стойкостью к импульсным перегрузкам по напряжению и по току.
| Параметр | Значение |
| Номинальное обратное напряжение, кВ | 150 |
| Испытательное обратное напряжение (60 с.), кВ | 170 |
| Номинальный прямой ток, мА | 30 |
| Максимальный прямой ток в течение 10 с., мА | 500 |
| Импульсный повторяющийся прямой ток, А | 5 |
| Импульсный (10 мс) неповторяющийся прямой ток, А | 20 |
| Прямое падение напряжения при токе 50 мА, В | 190 |
| Внутренняя изоляция | элегаз |
| Давление элегаза избыточное, МПа (кгс/см²) | 0,005 (0,05) |
| Масса заполняемого масла, кг | - |
| Габаритные размеры (диаметр х длина), мм | 45 х 460 |
| Масса, кг | 0,30 |
| № | Наименование | Количество |
| 1 | Диод лавинного типа ДВЛ-150-1 | 1 |
