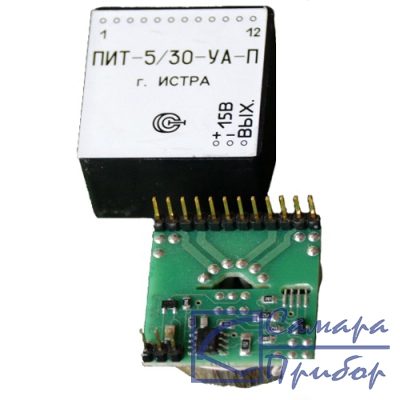

Фото ПИТ-5/30-УА-П|
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
|
Измерительный преобразователь ПИТ-5/30-УА-П предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.
Данный преобразователь состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.
| Параметр | Значение |
| Диапазон измеряемых токов, А | 0...5; 0...10; 0...15; 0...30 |
| Выходной сигнал при номинальном измеряемом токе, мА | 30 |
| Основная приведенная погрешность, не более, % | 1 |
| Полоса пропускания, Гц | 0...50 |
| Источник питания, В | +/-14,25 ... +/-15,75 |
| Ток потребления по цепи питания, не более, мА | 40 |
| Габаритные размеры, мм | 33x33x22 |
| Масса, г | 50 |
| № | Наименование | Количество |
| 1 | Преобразователь измерительный постоянного и переменного тока ПИТ-5/30-УА-П | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
