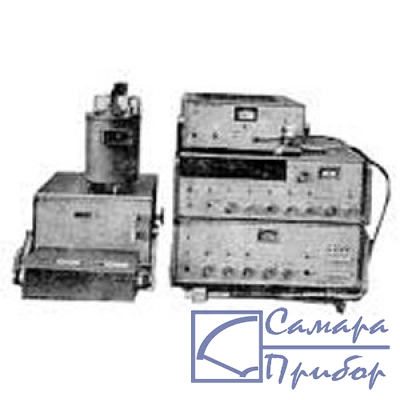

Фото ПК7-17|
прибор не поставляется
|
Измеритель ПК7-17 предназначен для измерения уровней слабых шумовых сигналов при определения параметров антенн радиометрическими методами, уровней синусоидальных сигналов и для решения ряда измерительных задач в составе ИИС.
Измерение абсолютных значений низких шумовых температур обеспечивается с помощью охлаждаемого азотом ГШ, температур от 300 К и выше - с помощью газоразрядного ГШ.
Для уменьшения погрешности рассогласования предусмотрен трансформатор полных сопротивлений, для запирания зеркального канала - перестраиваемый фильтр. Предусматриваются органы контроля работоспособности основных узлов.
Дистанционное управление блоком ВЧ позволяет располагать его на расстоянии до 30 м от остальной части прибора (блока управления и блока индикации). При работе прибора ПК7-17 в автоматизированных системах возможно по заранее заданной программе автоматически управлять такими функциями, как ослабление аттенюаторов ПЧ и НЧ, положение входного переключателя, полоса пропускания и т. д.
| Диапазон частот | 1,070-2,140 ГГц |
| Пределы измерения | |
| шумовой температуры | 30 -3 *10 5 К |
| мощности синусоидального сигнала | 10 -15 - 10 -6 Вт |
| отношения уровней мощности синусоидального сигнала | 1-10 9 |
| Погрешность измерения шумовой температуры | ±10% (300 - 3*10 4 К);±14% (3*10 4 - 3*10 5 К);±7,5 К (30-300 К); ±10 К (30-300 К) |
| Масса прибора ПК7-17 | 17 кг, 17 кг, 9,5 кг |
| Габариты прибора ПК7-17 | |
| блока управления | 488х173х481 мм |
| индикации | 488х173х481 мм |
| питания | 355х178х355 мм |
