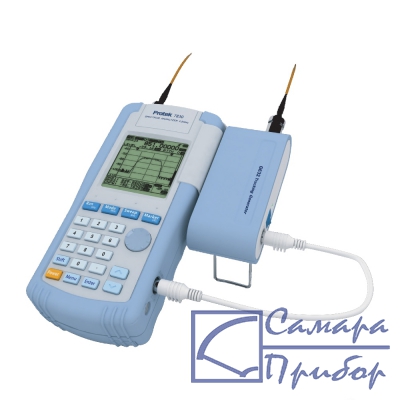

Фото Protek 7830|
Новый прибор, цена с НДС:
по запросу
|
Переносной анализатор напряженности электромагнитного поля предназначен для обслуживания телекоммуникационного оборудования, сотовых телефонных сетей (GSM, CDMA), радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пейджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн. Анализатор измеряет сигналы, модулированные по типу узкополосной ЧМ (N-FM), широкополосной ЧМ (W-FM), АМ и АМ с использованием одной боковой полосы (SSB).
| Частота | |
| Частотный диапазон | 100 кГц…2900 МГц |
| Погрешность измерения | ±3Ч10-6 (дисплей 1,5Ч10-6) |
| Режим приема | N-FM, W-FM, AM, SSB |
| Шаг установки частоты | 3,125 кГц (и кратные значения N Ч 3,125 кГц) |
| Установка частоты | Старт, стоп, центр, полоса обзора |
| Амплитуда | |
| Диапазон измерений | +20 дБмВт…-110 дБмВт |
| Чувствительность приема | -100 дБмВт при W-FM; -110 дБмВт при N-FM/AM/SSB |
| Погрешность измерения | ±1,5 дБ |
| Опорный уровень | +20 дБмВт…-90 дБмВт |
| Встроенный аттенюатор | 35 дБ (шаг ослабления 1 дБ) |
| Вход | |
| Максимальный вх. уровень | +10 дБмВт (5 В скз) |
| Входной импеданс | 50 Ом (Тип N) |
| Режим измерения N- FM-сигнала | |
| Частотный диапазон | 1 МГц…2000 МГц |
| Полоса демодуляции | 12,5 кГц |
| Шаг установки частоты | 6,25 кГц |
| Режим измерения W- FM/ AM/ SSB-сигнала | |
| Частотный диапазон | 10 МГц…2000 МГц |
| Полоса демодуляции (-6дБ) | 180 кГц при W-FM; 2,4 кГц при AM/SSB |
| Шаг установки частоты | 6,25 кГц при W-FM; 2,5 кГц при AM/SSB |
| Режимы работы | |
| Скорость развертки | 500 мс…2000 мс |
| Источник развертки | N-FM, W-FM, AM, SSB |
| Режимы развертки | Свободная, однократная, авто, свободная по условию |
| Маркерные измерения | Маркер, ∆-маркеры, пик, центр, канальная мощность |
| Режимы сканирования | Ручной, память каналов, поиск |
| Память | |
| Сохранение спектрограмм | 100 ячеек |
| Сохранение профилей | 100 состояний органов управления |
| Частотомер | |
| Частотный диапазон | 10 МГц…2900 МГц (7 разрядов) |
| Погрешность измерения | ±(3·10-6±1 ед.) |
| Вход | Тип BNC, 50 Ом |
| Общие данные | |
| Интерфейс | RS-232 |
| Дисплей | ЖКИ (Mono SNT) с подсветкой; разрешение 192Ч192 точек |
| Напряжение питания | 9 В 1,5 ВЧ6 (типа АА Ni-MH перезаряжаемые 2500 мА/ч), |
| Габаритные размеры | 102х229х45мм |
| Масса | 0,7кг (с антенной) |
