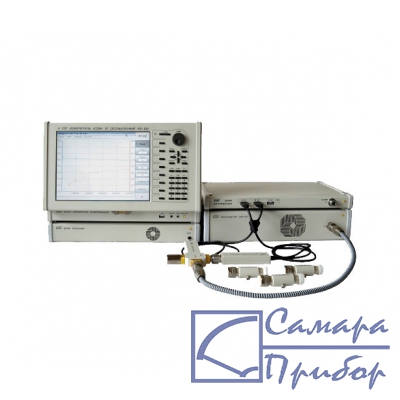

Фото Р2-132|
прибор не поставляется
|
Предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне 0.01 ÷ 8.3 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимого, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного модуля и внешних СВЧ узлов.
Предлагаемый к поставке товар по своему качеству, техническим характеристикам, в том числе тактико-техническим характеристикам, безопасности, функциональным характеристикам (потребительским свойствам) и иным требованиям, предъявляемым Заказчиком к Товару, соответствует требованиям государственного контракта (Приложение №1 к документации об открытом аукционе в электронной форме), нормативно-технической документации на Товар, ГОСТ, ТУ .
Предлагаемый к поставке товар новый, не восстановленный и не собранный из восстановленных компонентов, ранее не эксплуатируемый, соответствует требованиям безопасности, не имеет повреждений (дефектов), соответствует по качеству и комплектности нормативной и технической документации, в соответствии с которой он изготовлен. Предлагаемый к поставке товар работоспособный и обеспечивает предусмотренную производителем функциональность.
Прибор внесен в Государственный реестр средств измерений (СИ), имеет действующий сертификат об утверждении типа СИ и поставляется с действующим свидетельством о поверке.
| Параметр | Значение |
| Диапазон частот | 0.01 ÷ 8.3 ГГц |
| Вч тракт | коаксикал 7/3,04 |
| Динамический диапазон измеряемых ослаблений более -50 дБ, погрешность измерения ослаблений | в диапазоне частот 0,01 – 2 ГГц : ±(0,25+0,015|Ах|); в диапазоне частот 2 – 8,3 ГГц : ±(0,45+0,015|Ах|), где |Аx| - измеряемое ослабление в дБ. |
| Диапазон регулировки стабилизированной мощности синтезатора частот | от 1 мВт до 10 мВт |
| Прямое измерение мощности СВЧ сигнала с индикацией результата в | мВт или дБм |
| Погрешность измерения КСВн | в диапазоне частот 0,01 ÷ 2 ГГц: ±3 К % для 1,05 < Кстu < 2,0 и ±5 К %, для 2 < Кстu < 5; в диапазоне частот 2 ÷ 8,3 ГГц: ±(3К+1) % для 1,05 < Кстu < 2,0 и ±(5К+1) % для 2,0 < Кстu < 5,0 |
| Автоматическая калибровка детекторных головок | Есть |
| Точность установки и поддержания частоты | 0.3 * 10-7 * Fx за год и менее 0,5 * 10-8 за сутки от установленной частоты (Fx – установленная частота). |
| Скоростной USB интерфейс управляет системой в ОС Windows 7 | Есть |
| Индустриальный блок обработки информации | с диагональю 11 дюймов; аккумуляторы резервного питания, позволяющие предотвратить нештатное отключение измерительного комплекса |
| По прочности к воздействию механических факторов соответствует | ГОСТ РВ 20.39.304 группа 1,3 |
| По прочности к воздействию климатических факторов соответствует | ГОСТ РВ 20.39.304 (группа 1,1) с пределами рабочих температур от 0ºС до 40ºС, относительной влажности 90% (при 30ºС). Диапазон предельных температур от минус 50ºС до 50ºС. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортировании, от минус 40ºС до 50ºС |
| № | Наименование | Количество |
| 1 | ПЭВМ управляющая (IBM совместимая) | 1 |
| 2 | Блок питания | 1 |
| 3 | Синтезатор частот от 0,01 до 8,3 ГГц | 1 |
| 4 | Блок сопряжения | 1 |
| 5 | Детекторная головка | 1 |
| 6 | Датчик КСВН | 1 |
| 7 | Одиночный комплект ЗИП | 1 |
| 8 | Комплект эксплуатационной документации | 1 |
| 9 | Комплект программного обеспечения (CD-диск) | 2 |
