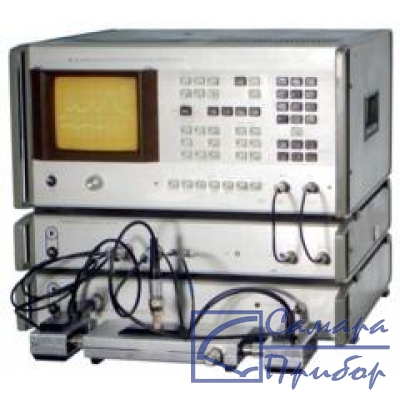

Фото Р4-36|
Прибор складского хранения, цена с НДС:
по запросу
|
Измеритель P4-36 предназначен для измерения модуля и фазы коэффициентов отражения и передачи, ГВЗ, а также полных входных сопротивлений коаксиальных СВ-устройств с воспроизведением их частотных зависимостей на экране осциллографического индикатора и декартовой или полярной системы координат и цифровым отсчетом измеряемых величин.
Наличие встроенного микропроцессора обеспечивает автокалибровку и самодиагностику, автоматизированный выбор оптимальных пределов и режимов измерения, автокомпенсацию погрешностей и обработку результатов измерений относительно ее.
| Общие данные | |
| Диапазон рабочих частот | 4-12,05 ГГц |
| Пределы измерения КСВН | 1,1-2,0 |
| ГВЗ | 0 -10 -4 / F нс,Где F - полоса частот, в которой производится индикация ГВЗ |
| Пределы допускаемой основной погрешности измерения КСВН | ±4К% |
| Уровень мощности на входе измеряемого устройства | 10-6 Вт |
| Потребляемая мощность | 450 В∙А |
| Габариты | блока измерительного 420х240х480 мм; преобразователя частоты 420х80х480 мм; ГКЧ 420х80х480 мм |
| Масса | блока измерительного 28 кг; преобразователя частоты 11 кг; ГКЧ 13 кг |
