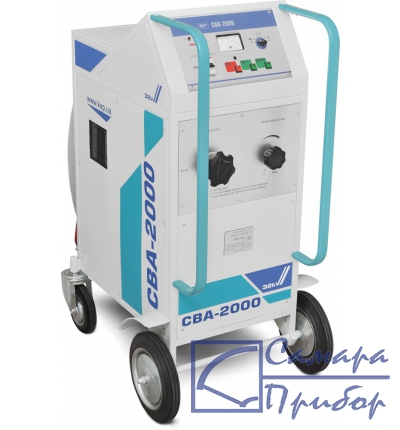

Фото СВА-2000|
прибор не поставляется
|
Стенд высоковольтный акустический СВА-2000 предназначен для нахождения мест повреждения кабельных линий с переходным сопротивлением R ≥ 500 Ом акустическим методом совместно с приемником П-900 и акустическим датчиком и рефлектометром РИФ-7.
Стенд высоковольтный акустический СВА-2000 выполнен ввиде мобильного блока.
| Параметр | Значение | |
| Емкость накопителя, мкФ | 4 х 15,0 | |
| Максимальное выходное напряжение по ступеням, кВ | первая ступень, кВ | 8 |
| вторая ступень, кВ | 16 | |
| третья ступень, кВ | 32 | |
| Максимальная энергия импульса разряда на любой ступени, Дж | 1920 | |
| Режимы работы | ручной | Да |
| автоматический (с интервалом следования импульсов разряда, с) | Да (0,5; 1; 2; 3; 5) | |
| Напряжение питающей сети однофазного переменного тока, В | 220±20 | |
| Частота питающей сети, Гц | 50±2 | |
| Габаритные размеры, мм | 600х1500х900 | |
| Масса, кг, не более | 150 | |
| Температура окружающей среды, °С | от -10 до +40 | |
| Относительная влажность, %, не более | 80 при температуре +20 °С | |
| Атмосферное давление, кПа (мм. рт. ст.) | 84,0 – 106,7 (630 – 800) | |
| Обслуживающий персонал, человек, не менее | 2 | |
| Допускается питание от автономного генератора электроснабжения мощностью не менее | 2,0 кВА | |
| № | Наименование | Количество |
| 1. | Cтенд высоковольтный акустический СВА-2000 | 1 |
| 2. | Блок управления | 1 |
| 3. | Блок высоковольтный | 1 |
| 4. | Кабель сетевой (длина 10 м) | 1 |
| 5. | Кабель заземления (длина 10 м) | 1 |
| 6. | Кабель высоковольтный ПВВЭ-60-3,5 (длина 10 м) | 1 |
| 7. | Руководство по эксплуатации | 1 |
