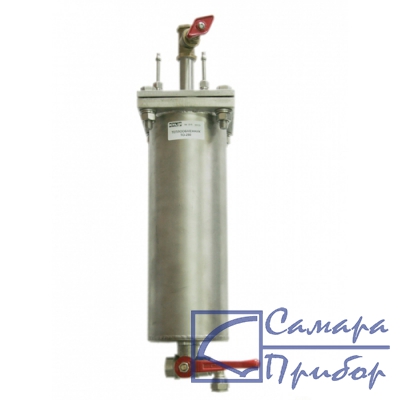

Фото ТО-145|
Новый прибор, цена с НДС:
по запросу
|
Теплообменник ТО-145 применяется в технологических процессах атомных, тепловых и электрических станций, котельных и других объектов для охлаждения пробы, подаваемой на приборы автоматического и ручного химического контроля.
Легкоочищаемая разборная конструкция.
Применяются материалы с высокими механическими свойствами: змеевик выполнен из стали 316 SS, корпус из стали 304 (или 12Х18Н10Т).
Оборудован обжимными фитингами для подсоединения линий пробы без сварки.
Снабжен специальным трехходовым шаровым вентилем для подачи/слива охлаждающей воды и регулирующим вентилем, обеспечивающим изменение расхода охлаждающей воды через теплообменник.
| Параметр | Значение | |
| ТО-290 | ТО-145 | |
| Параметры пробы | ||
| Давление пробы на входе в УПП, МПа, не более | 32 | 32 |
| Температура пробы на входе в ТО, °C, не более | 560 | 560 |
| Номинальная площадь теплообмена, м2, не более | 0,290 | 0,145 |
| Расход пробы через ТО, дм3/ч, не более - проба (жидкость) - проба (пар) | 100 60 | 100 60 |
| Внутренний диаметр корпуса, мм, не более | 102 | 80 |
| Внутренний диаметр змеевика, мм, не более | 4 | 4 |
| Габаритные размеры, мм, не более | 130х560х175 | 110х560х150 |
| Вес, кг, не более | 9,5 | 6,1 |
| Параметры охлаждающей воды | ||
| Давление на входе, МПа | от 0,3 до 1,0 | от 0,3 до 1,0 |
| Температура, °C - на входе, не более - на выходе, не более | 35 60 | 35 60 |
| Расход охлаждающей воды, дм3/ч, не более | до 2500 | до 2100 |
| № | Наименование | Количество |
| 1 | Теплообменник ТО-145 | 1 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Комплект запасных частей к теплообменнику |
| 2 | Комплект монтажных частей к теплообменнику |
