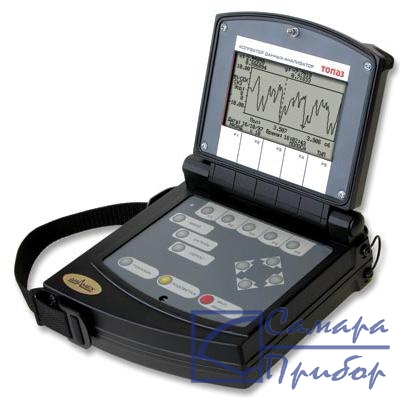

Фото ТОПАЗ|
Новый прибор, цена с НДС:
по запросу
|
Виброметр Топаз
Виброанализатор ТОПАЗ - это портативный микропроцессорный виброизмерительный прибор, позволяющий решать большинство задач современной вибродиагностики.
Наличие всех необходимых исследовательских функций, расширенный частотный диапазон прибора 0,3...40000 Гц, встроенная балансировочная программа, надежность конструкции и высокая точность метрологических характеристик делают анализатор вибрации ТОПАЗ незаменимым инструментом современного специалиста по вибродиагностике и наладке оборудования.
Виброанализатор ТОПАЗ может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.
Количество измерительных каналов анализатора может быть увеличено за счет дополнительных модулей расширения на 4, 16 или 64 канала, что позволяет производить последовательный опрос датчиков, не переставляя их из точки в точку.
В измерителе вибрации Топаз предусмотрены специальные функции ранней диагностики состояния подшипников качения и зубчатых передач, измерения пик-фактора, эксцесса и спектра огибающей.
Балансировочная программа прибора позволяет производить динамическую балансировку роторов в собственных опорах при использовании до 16 плоскостей коррекции и до 16 точек измерения. Использование 4 и 16 канальных мультиплексоров позволяет сократить время и обеспечить удобство уравновешивания роторов в собственных опорах.
Для измерения и анализа вибрации низкооборотных машин, например гидрогенераторов, анализатор вибрации ТОПАЗ может поставляться в низкочастотном исполнении (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.
В виброанализаторе ТОПАЗ предусмотрены функции сложения и разложения векторов, проверки матрицы коэффициентов влияния на устойчивость, расчетов матричным и векторным способами.
• Большой жидкокристаллический низкотемпературный дисплей с высоким разрешением и подсветкой,
• Возможность работы при температурах -20...+60 °С,
• Обновление программного обеспечения через Internet,
• Программируемое переключение канала ввода данных - основной, мультиплексор,
• Система контекстно-зависимых сообщений ПОМОЩИ,
• Двусторонняя связь с системой ДИАМАНТ-2,
• Прочный цельнофрезерованный, пыле- и влагозащищенный корпус,
• Мембранная клавиатура с тактильным эффектом,
• Неограниченное время хранения данных,
• Два процессора - управляющий и сигнальный,
• Легкозаменяемые, стандартные аккумуляторы или батареи,
• Функция энергосбережения,
• Индикация уровня остаточного заряда аккумуляторов.
| Количество измерительных каналов: | 1, (4, 16 или 64 с мультиплексором) |
| Частотный диапазон: | 0,3...40000 Гц (зависит от типа датчика) |
| АЦП: | 12 бит |
| Интегрирование: | Одинарное и двойное |
| Калибровка: | Программируемая |
| Входы: | Основной: подключение штатного акселерометра, подключение произвольного датчикаОтметчик: подключение лазерного отметчика КР-020 л, электромагнитного отметчика КЕ-010 |
| Погрешность измерений: | |
| Функции обработки: | Общий уровень, пик-фактор, эксцесс (состояние подшипников качения); амплитуда/фаза, спектр, форма сигналов, характеристики разгона/выбега, каскады спектров, спектры ударного возбуждения, спектры огибающих сигнала, дамп временного сигнала |
| Усреднения: | Без усреднений, линейные, пиковые, экспоненциальные |
| Количество линий спектра: | 100, 200, 400, 800, 1600 |
| Режимы запуска: | Свободный, от отметчика, от сигнала |
| Реальный ZOOM: | Расширение частотного диапазона от 2 до 10 раз |
| Взвешивание: | Прямоугольное, Ханнинга |
| Длина выборки сигналов: | 256, 512, 1024, 2048, 4096 |
| Длина выборки дампов сигналов: | 4096, 8192, 16384, 32768, 65536 |
| Измеряемые величины при разгоне/выбеге: | Общий уровень, пик-фактор, эксцесс, амплитуда/фаза, каскады спектров |
| Максимальное количество точек разгона/выбега: | 512 |
| Общий объем памяти /Область данных памяти: | 4 Мбт / 3 Мбт |
| Дисплей: | Низкотемпературный ЖКИ с подсветкой 240х128 программная настройка контрастности |
| Скорость обмена с ПК: | Программируемая: 9600...115200 бод. |
| Питание: | Аккумуляторы тип АА 1,2. А•ч, сетевой блок питания |
| Длительность работы от аккумуляторов: | 5 часов в режиме непрерывных измерений без подсветки дисплея, более 8 часов в обычном режиме |
| Размеры: | 180х170х70 мм |
| Масса прибора / комплекта: | 1940 г / 7330 г |
• Датчик вибрации РА-023,
• Установочный магнит для датчика,
• Щуп для датчика,
• Лазерный отметчик КР-020л с метками,
• Электромагнитный отметчик КЕ-010,
• Магнитная стойка для отметчика КР-020л,
• Переходник TNC-ОНЦ,
• Импульсный молоток,
• Комплект кабелей (к датчику вибрации - 1,5 м и 6 м, к отметчику - 6 м),
• Комплект запасных аккумуляторов,
• Зарядное устройство, блок сетевого питания,
• Сумка для транспортировки, ремень,
• Руководство по эксплуатации.
Запасные части и дополнительная комплектациявиброанализаторов Кварц, Топаз-В, Топаз
| Датчики вибрации, фотоотметчик, установочные магниты | |||||||
| артикул | наименование | ||||||
| 1002.1 | Датчик вибрации с токовым выходом РА-023 | ||||||
| 1002.2 | Датчик вибрации с токовым выходом РА-023-В | ||||||
| 1005 | Датчик вибрации низкочастотный с токовым выходом РА-057 | ||||||
| 1006.1 | Датчик вибрации высокочастотный с осевым выходом МВ-35 | ||||||
| 1007.1 | Датчик вибрации высокотемпературный с осевым выходом по току и напряжению РА-031 | ||||||
| 1007.2 | Датчик вибрации высокотемпературный с боковым выходом по току и напряжению РА-032 | ||||||
| 1009.1 | Фотоотметчик лазерный КР-020Л с метками светоотражающими (100 меток) | ||||||
| 1009.2 | Фотоотметчик лазерный КР-020Л-В с метками светоотражающими (100 меток) | ||||||
| 1010 | Стойка магнитная для лазерного фотоотметчика КР-020Л | ||||||
| 1011 | Метки светоотражающие (100 шт.) | ||||||
| 1012.1 | Датчик вибрации электромагнитный КЕ-010 | ||||||
| 1012.2 | Датчик вибрации электромагнитный КЕ-010-В | ||||||
| 1013.1 | Магнит установочный для датчика вибрации (для плоских поверхностей) | ||||||
| 1014.1 | Магнит установочный для датчика вибрации (для поверхностей округлой формы) | ||||||
| 1015.1 | Щуп для датчика вибрации | ||||||
| 1016 | Молоток импульсный | ||||||
| Блоки питания, зарядные устройства, аккумуляторы | |||||||
| артикул | наименование | ||||||
| 1018 | Блок питания | ||||||
| 1022 | Зарядное устройство | ||||||
| 1024 | Аккумулятор для Кварц, Топаз, Топаз-В | ||||||
| 1027 | Аккумуляторный отсек для Кварц, Топаз, Топаз-В | ||||||
| Соединительные кабели, переходники | |||||||
| артикул | наименование | ||||||
| 1040 | Кабель интерфейса RS-232 | ||||||
| 1065 | Переходник RS-232 to USB | ||||||
| 1046 | Кабель к датчику вибрации 1,5 м | ||||||
| 1047 | Кабель к датчику вибрации 6 м | ||||||
| 1048 | Кабель к датчику вибрации 10 м | ||||||
| 1049 | Кабель к датчику вибрации 15 м | ||||||
| 1050 | Кабель к датчику вибрации 25 м | ||||||
| 1051 | Кабель к датчику вибрации 30 м | ||||||
| 1056.1 | Кабель к фотоотметчику 6 м | ||||||
| 1057.1 | Кабель к фотоотметчику 10 м | ||||||
| 1058.1 | Кабель к фотоотметчику 25 м | ||||||
| 1061 | Переходник BNC-TNC для удлинения кабеля | ||||||
| 1064 | Переходник TNC-ОНЦ для электромагнитного отметчика КЕ-010 | ||||||
| Весы электронные, сумка для прибора и принадлежностей | |||||||
| артикул | наименование | ||||||
| 1074 | Весы электронные до 100 г (точность 0,01 г) | ||||||
| 1075 | Весы электронные до 120 г (точность 0,1 г) | ||||||
| 1076 | Весы электронные до 300 г (точность 0,1 г) | ||||||
| 1077 | Весы электронные до 400 г (точность 0,1 г) | ||||||
| 1078 | Весы электронные до 4 кг (точность 1 г) | ||||||
| 1079 | Сумка для прибора и принадлежностей | ||||||
| Обучающие программы, методическая литература, инструкции | |||||||
| артикул | наименование | ||||||
| 3001 | Мультимедийный обучающий курс "Вибродиагностика I уровень" (Компакт-диск) | ||||||
| 4001 | Инструкция по эксплуатации Кварц, Топаз-В | ||||||
| 4005 | Инструкция по эксплуатации Топаз | ||||||
