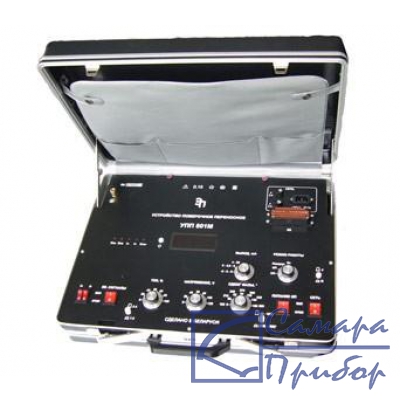

Фото УПП801М|
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
|
УПП 801М - предназначен для поверки (калибровки) и ремонта преобразователей активной и реактивной мощности трехфазного тока. Типы поверяемых преобразователей: Е849М, Е849М1, ЭП8530, ЭП8509, ЭП8420.
Периодическая поверка УПП проводится на установке типа УППУ-1М. Эти установки имеются во многих энергопредприятиях и во всех региональных центрах стандартизации и метрологии.
Способ определения основной погрешности УПП - сравнение выходных сигналов поверяемого преобразователя и встроенного образцового преобразователя при равных значениях входного сигнала, поступающего от внутреннего источника УПП одновременно на входы образцового преобразователя и поверяемого преобразователя.
УПП представляет собой выполненное в едином корпусе (чемодан - дипломат) устройство, обеспечивающее поверку измерительных преобразователей с автоматизированной обработкой результатов поверки. Результат поверки - основная приведенная погрешность поверяемого преобразователя, выраженная в процентах, и ее знак отображается на цифровом отсчетном устройстве (ЦОУ), имеющем три значащих разряда.
| Параметр | Значения |
| Пределы допускаемой основной погрешности | ±0,15% |
| Продолжительность непрерывной работы | не менее 8ч |
| Мощность потребляемая от источника питания | не более 110 ВхА |
| Габаритные размеры | 510 х 420 х 150 мм |
| Масса | не более 10 кг |
| Сигналы поверяемых преобразователей | |||||
| Входной | Выходной | ||||
| Диапазон измерений | Номинальное значение | Диапазон изменений | Нормирующее значение | ||
| Iн, А | Uн, В | cosφН (sinφН) | |||
| Ток: 0 – 5 А; 0 – 1 А напряжение: 0 – 120 В cosφ(sinφ): 0 – ± 1 | 5,0; 1,0 | 100 | ±1 | 0 - ± 5,0 0 - 2,5-5,0 | 5,0 |
| Ток: 0 – 5 А; 0 – 1 А напряжение: 0 – 120 В cosφ(sinφ): 0 – 1 | 5,0; 1,0 | 100 | 1 | 4,0 - 20,0 | 20,0 |
| Наименование | Количество |
| Прибор УПП 801М | 1 |
| Жгут №1 для поверки ИП | 1 |
| Жгут №2 для поверки УПП801М | 1 |
| Кабель сетевого питания | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
