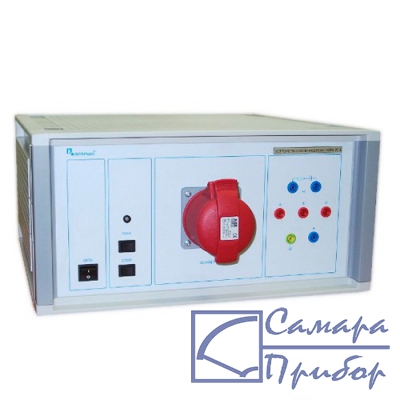

Фото УСРМ 25.3|
Новый прибор, цена с НДС:
по запросу
|
Устройство связи-развязки УСРМ 25.3 (УСР) предназначено для ввода микросекундных импульсных помех большой энергии (МИП) в цепи электропитания трёхфазного переменного тока от испытательного генератора ИГМ 4.1 в соответствии с ГОСТ Р 51317.4.5-99, МЭК 61000-4-5-95.
| Параметр | Значение |
| Номинальное напряжение питания испытуемых ТС: | |
| переменное фазное, частотой 50 Гц (действующее значение), В | 0÷250 |
| линейное напряжение, В | 0÷400 |
| Максимальный потребляемый ток испытуемого ТС, подключаемого к УСР, А | 25 |
| Максимальная амплитуда вводимых импульсных помех, кВ | 4.4 |
| Индуктивность дросселей развязки, мГн | не менее 1.50 |
| Ёмкость конденсаторов связи, мкФ | 18 ± 2 |
| Сопротивление резистора связи, Ом | 10 ± 1 |
| Уровень напряжения помехи на сетевых входах УСР для цепей подвергаемых воздействию, относительно максимальной амплитуды применяемых испытательных импульсов, % | не более 15 |
| Уровень напряжения перекрестной помехи на сетевых входах УСР для цепей не подвергаемых воздействию, относительно максимальной амплитуды применяемых испытательных импульсов, % | не более 15 |
| Уровень напряжения перекрестной помехи на выходе УСР для цепей не подвергаемых воздействию, относительно максимальной амплитуды применяемых испытательных импульсов, % | не более 15 |
| Габаритные размеры, мм | 550 х 434 х 230 |
| Напряжение питания от сети переменного тока (50Гц), В | 220 |
| Потребляемая мощность, Вт | не более 20 |
| Масса, кг | не более 25 |
| № | Наименование | Количество |
| 1 | Устройство связи-развязки УСРМ 25.3 | 1 |
| 2 | Сетевой кабель | 1 |
| 3 | Коммутационный кабель синий | 1 |
| 4 | Коммутационный кабель красный | 2 |
| 5 | Предохранитель 1 А | 2 |
| 6 | Вилка кабеля питания | 2 |
| 7 | Паспорт | 1 |
